Mesurer, comprendre et diagnostiquer les systèmes électroniques embarqués
La maintenance des véhicules et machines modernes repose de plus en plus sur la maîtrise des systèmes électroniques embarqués. Calculateurs, capteurs, actionneurs et réseaux de communication constituent aujourd’hui le cœur du fonctionnement des véhicules.
Pour former efficacement les techniciens et leur permettre de développer une véritable démarche de diagnostic, il est essentiel de disposer d’équipements pédagogiques permettant d’observer, mesurer et simuler des défauts réels sur les systèmes électroniques.
Les boîtes à pannes et faisceaux pédagogiques EXXOTEST® ont été conçus pour répondre précisément à cet objectif.
Ces solutions permettent d’accéder simplement aux signaux des calculateurs et de créer des pannes pédagogiques dans un environnement sécurisé.
Un accès direct aux signaux des calculateurs
Le principe de fonctionnement est simple et efficace :

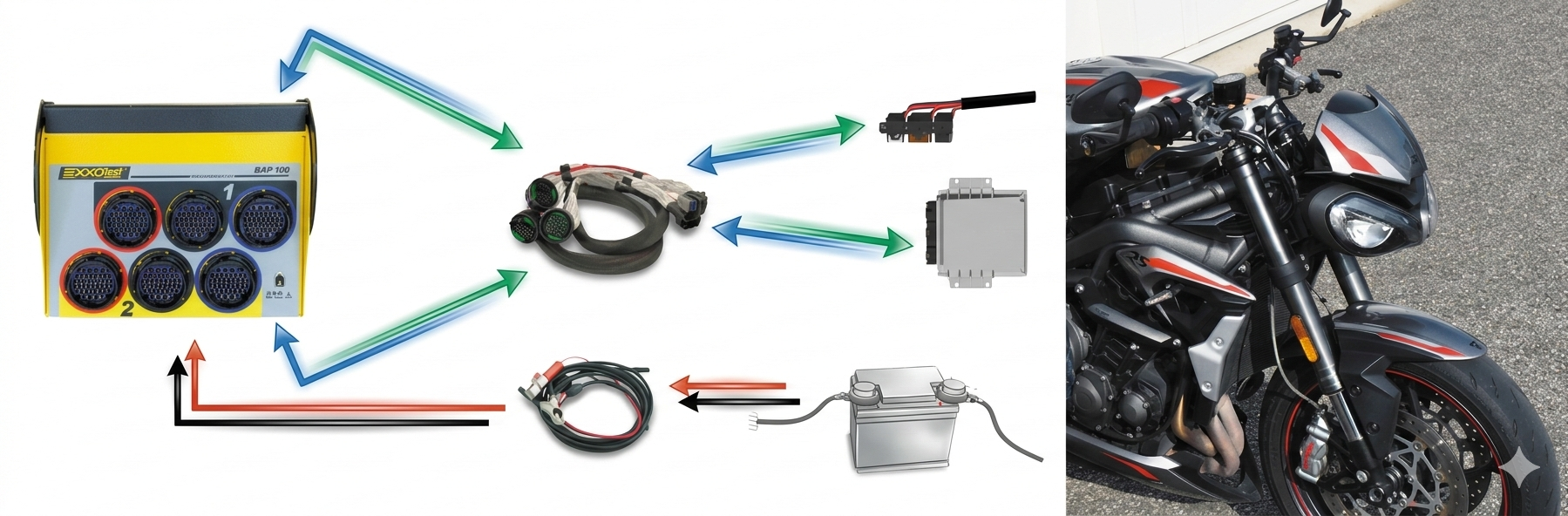

le faisceau pédagogique s’intercale en série entre le faisceau du véhicule et le calculateur électronique.
Cette architecture permet de rendre accessibles toutes les entrées et sorties du calculateur directement sur la boîte à pannes. Les apprenants peuvent alors :
- mesurer les signaux électriques des capteurs et actionneurs
- analyser les alimentations et les masses
- observer les communications entre calculateurs
- comprendre le comportement des systèmes électroniques
Les points de mesure sont disponibles sur douilles de sécurité 4 mm, facilitant l’utilisation d’outils de mesure classiques comme les multimètres ou oscilloscopes.
Simuler des pannes pour développer la démarche de diagnostic
Au-delà de la mesure, l’un des intérêts majeurs des boîtes à pannes EXXOTEST® est la possibilité de simuler des défauts réalistes sur les circuits électroniques.
Une platine interne, accessible et verrouillable pour l’enseignant, permet de créer différents types de pannes sur les voies du calculateur :
-
coupures de lignes
-
courts-circuits
-
résistances de ligne
-
perturbations d’alimentation
Cette approche pédagogique permet aux apprenants de :
-
mettre en œuvre une méthodologie de recherche de pannes
-
interpréter les mesures réalisées
-
comprendre l’impact d’un défaut sur le fonctionnement du système
Des boîtes à pannes évolutives
Les boîtes à pannes EXXOTEST® existent en plusieurs configurations afin de s’adapter aux différentes architectures électroniques :
Boîte à pannes 54 voies
-
accès à 54 lignes du calculateur
-
création de pannes : coupure, court-circuit, résistance
-
version sur chariot disponible
Boîte à pannes 108 voies
-
accès étendu aux architectures électroniques complexes
-
création de pannes sur un nombre plus important de lignes
-
version sur chariot disponible
Ces solutions peuvent être utilisées dans de nombreux contextes pédagogiques :
-
CAP
-
Bac professionnel
-
BTS
-
formations professionnelles (CQP)
Une large gamme de faisceaux applicable à de nombreux types de véhicules
Les boîtes à pannes sont associées à une gamme étendue de faisceaux pédagogiques, permettant de s’adapter aux différents calculateurs et architectures électroniques.
Chaque faisceau est livré avec :
-
des faces avant internes et externes
-
l’identification des voies calculateurs
-
les interfaces nécessaires à l’adaptation des connecteurs
Cette modularité permet de couvrir de nombreuses configurations électroniques.
Consultez nos listes de références disponibles !
Si certains faisceaux sont spécifiquement dédiés à des applications particulières, le concept des boîtes à pannes EXXOTEST® est transversal à l’ensemble des technologies de véhicules et machines mobiles.
Les équipements peuvent être mis en œuvre dans les formations liées à :
-
voitures particulières
-
véhicules utilitaires
-
motocyles
-

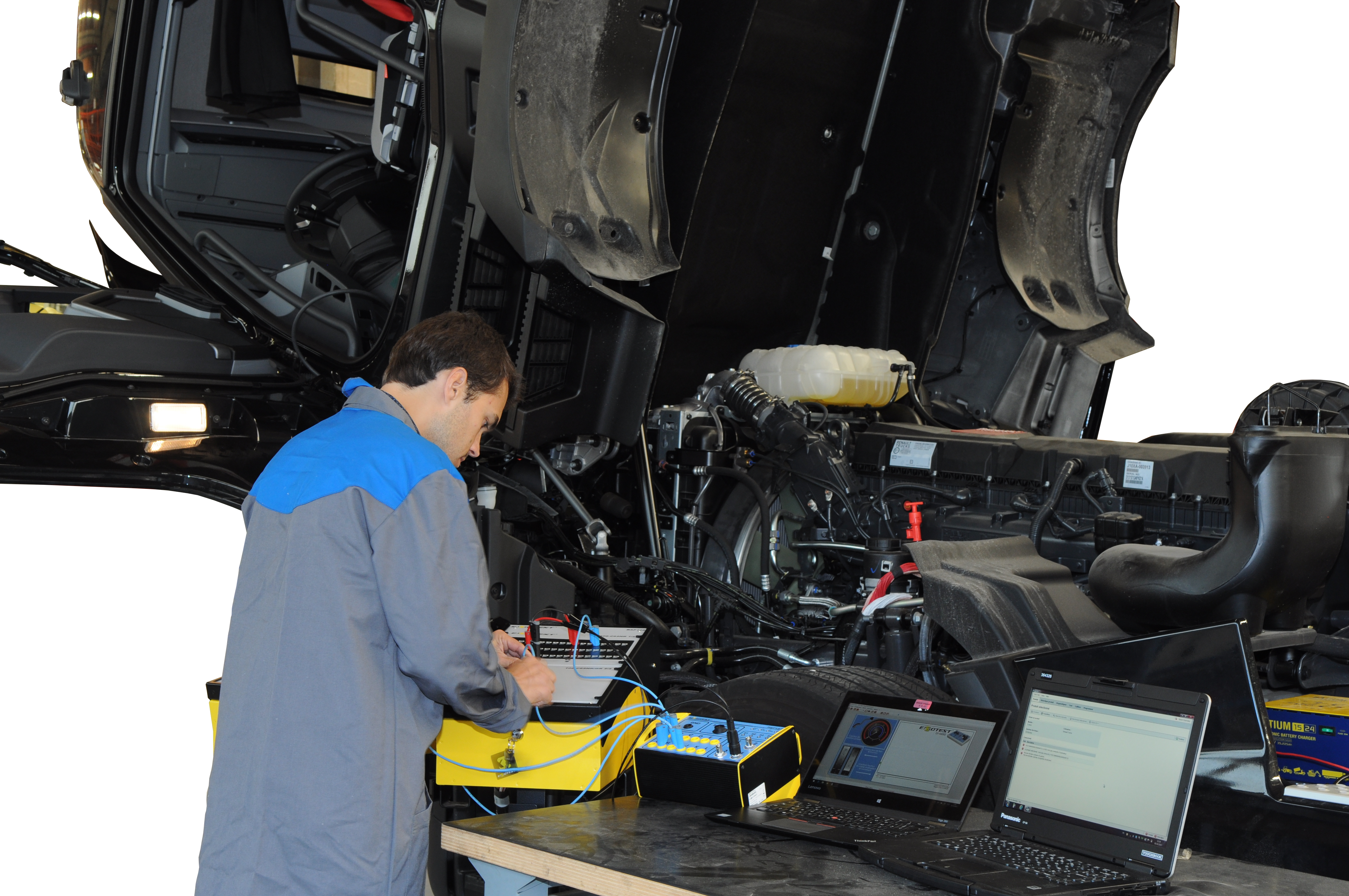

poids lourds
-
engins agricoles
-
machines de travaux publics
Cette polyvalence permet aux centres de formation de disposer d’un outil unique pour l’apprentissage du diagnostic électronique, quel que soit le domaine de spécialisation.
Compléments indispensables : des instruments de mesure parfaitement adaptés
Les boîtes à pannes sont fréquemment associées au contrôleur numérique multifonction CL600, qui regroupe les fonctions indispensables pour l’analyse des systèmes électroniques :
-
oscilloscope 2 voies
-
multimètre
-
mesure de courant avec pince ampèremétrique
-
outil de diagnostic EOBD
Cet équipement permet d’effectuer l’ensemble des mesures nécessaires lors des exercices de diagnostic.
