Interface USB compacte CAN FD / CAN HS / CAN LS / AUTOMOTIVE ETHERNET / LIN / K-L

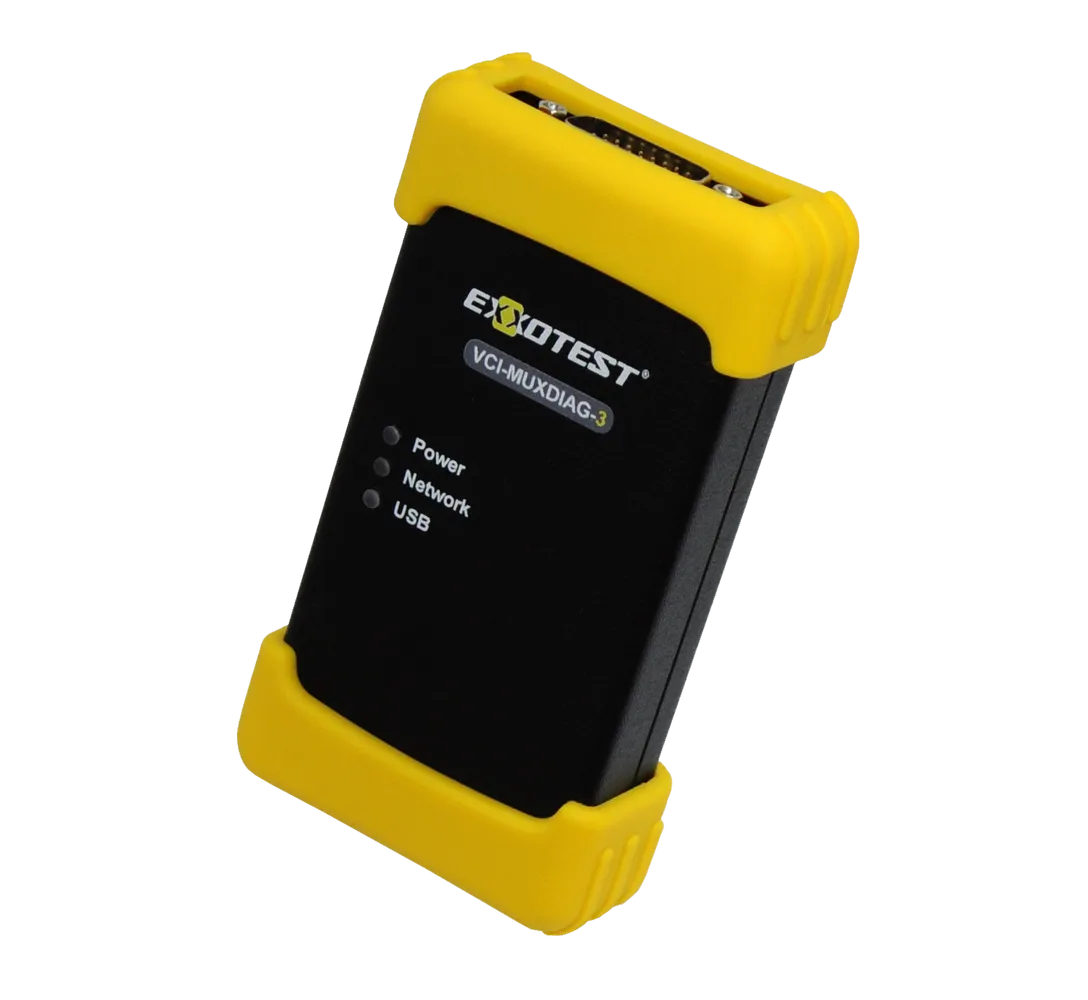

Le boitier VCI-MUXDIAG-3 est une interface de de communication compacte particulièrement adaptée aux nouvelles architectures électroniques véhicules.

Référence: VCI-MUXDIAG-3

Catégorie: Interfaces de communication

Activité: Constructeurs - équipementiers


Ressources téléchargeables :

Fiche technique (FR) Datasheet (EN)

Détail du produit

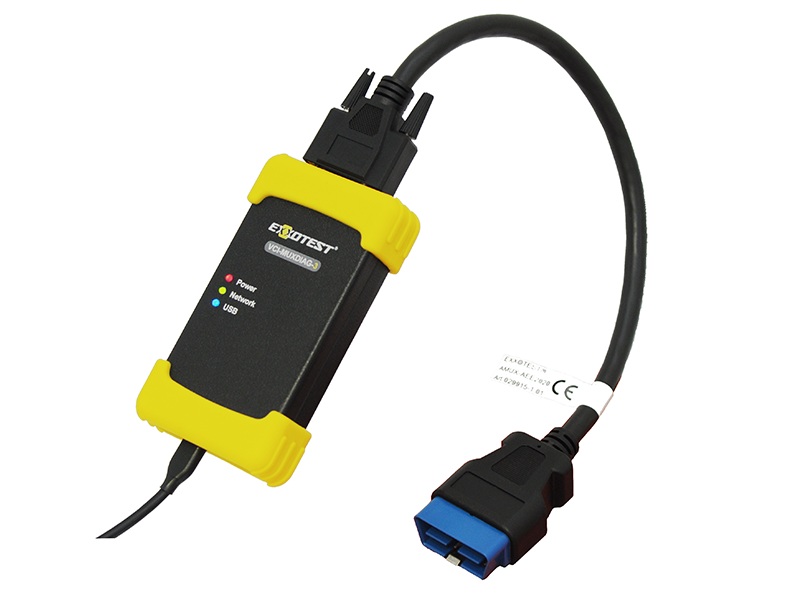

Le boitier VCI-MUXDIAG-3 est une interface de communication compacte multi protocoles particulièrement adaptée à l’analyse et au diagnostic des architectures électroniques équipant les véhicules et machines mobiles les plus récentes.

Elle permet d’interfacer, par le biais d’une liaison USB2.0 high speed, un ordinateur de type PC à des systèmes et réseaux de systèmes communicants.

Elle dispose de :

  • 1x canal CAN FD / High Speed
  • 1x canal CAN FD / High Speed ou CAN Low Speed
  • 1x canal Ethernet (DoIP) ou BroadR-Reach®
  • 1x canal LIN + 1x canal LIN ou ISO9141 K/L

Contenu

L'interface VCI-MUXDIAG-3 est livrée en malette accompagnée de :

  • Câble USB
  • Kit de développement (API AGHAF, exemples, ... )
  • Pilotes USB
  • Documentations utilisateur

Options

  • Faisceaux de raccordement prises de diagnostic véhicules
  • Faisceaux d’interfaçage pour réseau BroadR-Reach®
  • API "EXXOTEST DOIP"

Références de commande

VCI-MUXDIAG-3

Caractéristiques

AlimentationExterne 8-36Vdc / 1A
USB 4,5 – 5,5vdc / 500mA
Interfaçage PCUSB 2 / USB 3
Driver pour OS Windows 7 et supérieur (32 & 64 bits)
CAN1x CAN FD / High Speed
1x CAN FD / High Speed ou Low Speed
ETHERNET1x BroadR-Reach ou Ethernet (DoIP)
FLEXRAY-
LIN1x LIN
1x LIN ou ISO9141 K/L
I/O1x entrée analogique 0-16V
1x ligne d'activation DoIP
Connectiques1x USB type C
1x D-SUB HD 26 voies mâle
Dimensions200 x 170 x 50 mm
Poids200g
