Maquette pédagogique chaîne de traction électrique

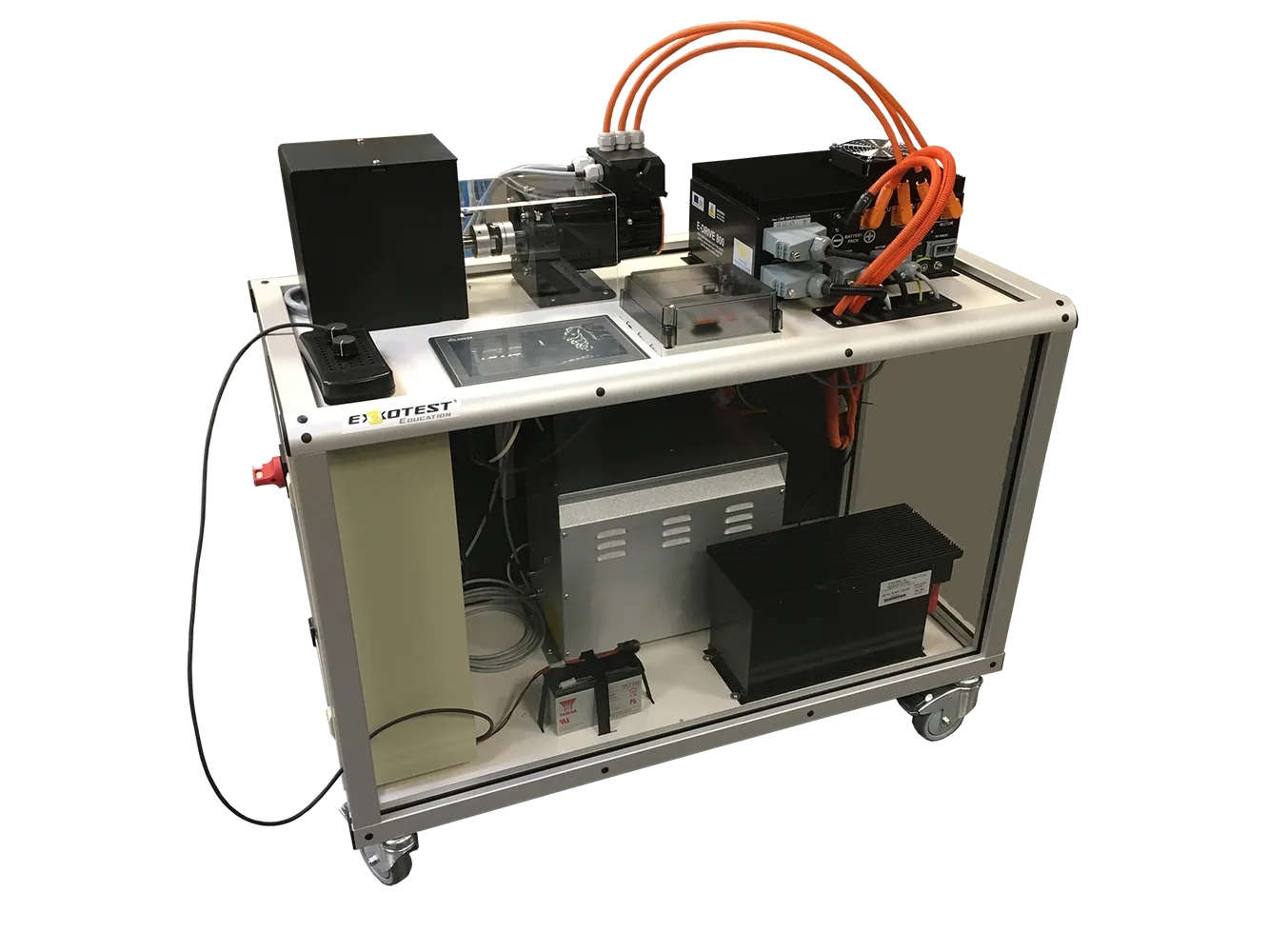

La maquette MT-TRACTION-ELEC est un outil concret, moderne et sécurisé pour enseigner toutes les étapes du fonctionnement d’une chaîne de traction électrique.
Elle intègre l’ensemble des composants d’une chaine de traction d’un véhicule électrique : moteur, BMS, variateur, batterie de traction et batterie de servitude. Un dispositif de mise en charge du moteur électrique permet d’étudier les phases de fonctionnement du moteur en conditions de roulage.

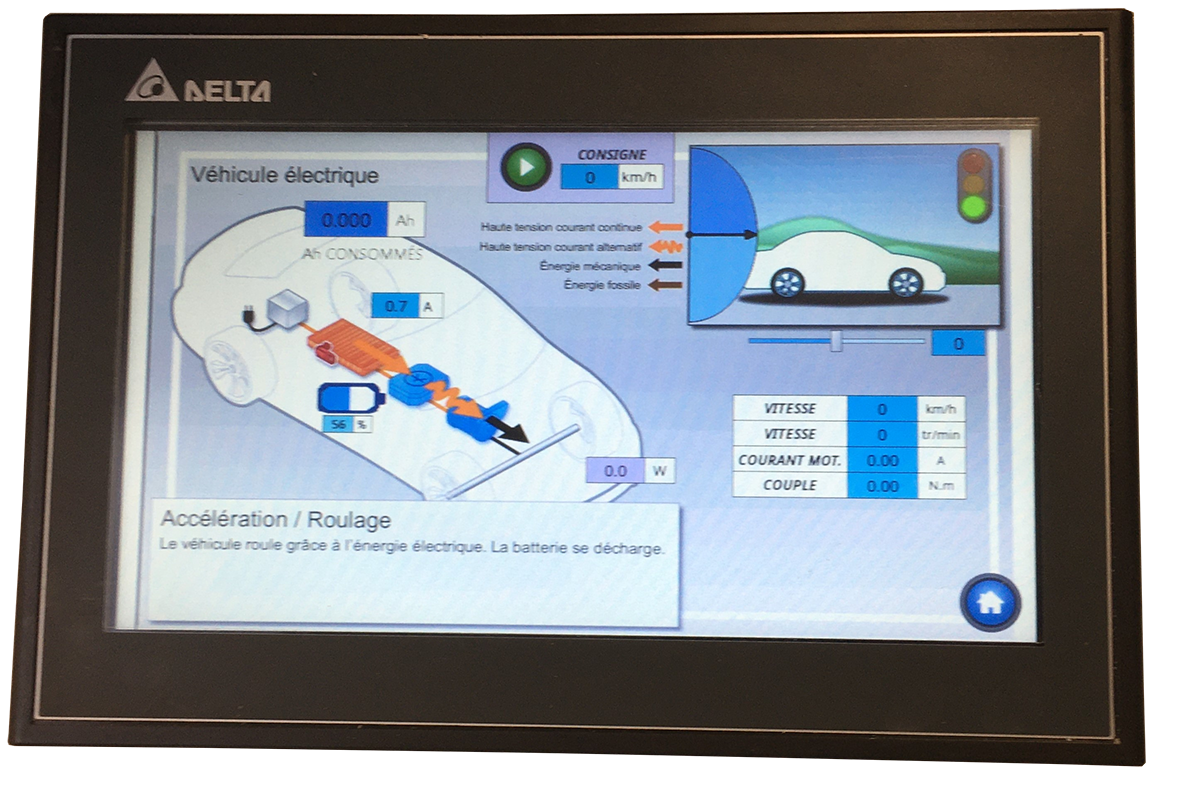

Un écran tactile intégré permet ainsi la pilotage de la maquette : scénario de roulage, configuration et visualisation des paramètres et grandeurs clés.
Signaux accessibles : 3 phases moteur, résolveur, tension de batterie traction et servitude, communication borne de charge PP & CP.
Objectifs pédagogiques :
- Analyser le fonctionnement d’une chaîne de traction électrique et de ses composants
- Analyser les cycles de charge/décharge de la batterie de traction, y compris la récupération d’énergie à la descente et au freinage
- Visualiser les signaux des différents composants de la chaîne (moteur, borne de charge, …)
La maquette MT-TRACTION-ELEC est livrée accompagnée de :
- Câble USB
- Application constructeur de parametrage du variateur
- Lot de cordons douilles 4mm
- Documentation utilisateur
